الدليل الموسوعي الشامل: أخطاء رسم المتجهات الشائعة لطلبة الصف العاشر وكيفية احترافها

في رحلة طالب الصف العاشر داخل أعماق علم الفيزياء، تبرز ‘المتجهات’ كأول جسر حقيقي يربط بين الرياضيات المجردة والظواهر الطبيعية الملموسة. يبدأ الألم عندما يجد الطالب نفسه عاجزاً عن التعبير عن قوة دفع أو سرعة ريح برسمة بسيطة على الورق؛ حيث تتحول الأسهم والخطوط إلى رموز غامضة تؤدي إلى نتائج كارثية في المسائل الحسابية. إن الخطأ في رسم متجه واحد ليس مجرد هفوة بصرية، بل هو خطأ في فهم اتجاه الواقع الفيزيائي. يواجه الطلاب صعوبة في استيعاب أن السهم ليس مجرد خط، بل هو كائن رياضي يمتلك روحاً (المقدار) ووجهاً (الاتجاه). في هذا المقال، سنقوم بتشريح الأخطاء التي يقع فيها الطلاب، بدءاً من سوء اختيار مقياس الرسم وصولاً إلى الفشل في تحديد نقطة الإسناد، وسنقدم الحلول التي تضمن تحويل الرسم من مجرد خربشة إلى أداة تحليلية دقيقة

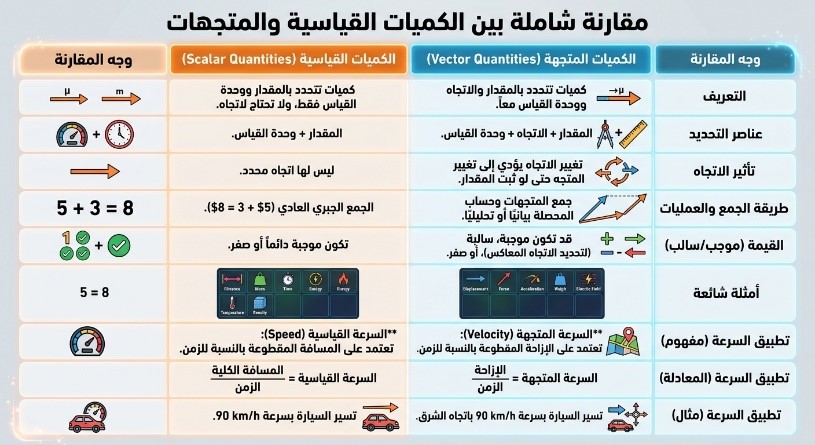

أولاً: ماهية المتجهات والفرق الجوهري بينها وبين الكميات القياسية لفهم أخطاء الرسم،

يجب إدراك أن الفيزياء تنقسم إلى عالمين: عالم المقادير المجردة (الكميات القياسية) مثل الكتلة والزمن، وعالم المقادير الموجهة (الكميات المتجهة) مثل الإزاحة والقوة. الخطأ الأول الذي يقع فيه الطلاب هو معاملة المتجه كأنه رقم فقط، متجاهلين أن طول السهم يمثل المقدار ورأسه يمثل الاتجاه. إن غياب هذا الإدراك يجعل الطالب يرسم سهمين متساويين في الطول لقوتين مختلفتين، مما يفقد الرسم قيمته العلمية

ثانياً: معضلة مقياس الرسم  – الفخ الأكبر

لا يمكن رسم قوة مقدارها 1000 نيوتن على ورقة صغيرة بنفس حجمها الحقيقي، وهنا تبرز الحاجة لمقياس الرسم. يقع الطلاب في خطأين هنا: إما إهمال مقياس الرسم تماماً، أو اختيار مقياس رسم معقد يصعب التحويل منه (مثل 1 سم = 3.7 نيوتن). الدقة تتطلب اختيار مقياس بسيط (مثل 1 سم = 10 نيوتن). عند تجاهل التناسب، تصبح المحصلة الناتجة عن الرسم ‘وهمية’ ولا تمت للواقع بصلة. كما أشار مقال ‘Vector Vision: The Art of Drawing Vectors’ في (pskill.academy)، فإن اختيار مقياس الرسم هو الخطوة الأولى في تحويل التصور الذهني إلى واقع بصري دقيق، وبدونه يفقد المتجه هويته الكمية

ثالثاً: خطأ تحديد نقطة البداية ونهاية السهم

في الفيزياء، يبدأ المتجه من ‘الذيل’ وينتهي عند ‘الرأس’. الخطأ الشائع هو وضع رأس السهم في منتصف الخط أو رسم سهمين على طرفي الخط. هذا يربك عملية جمع المتجهات هندسياً. يجب أن يكون رأس السهم واضحاً ومدبباً ليشير بدقة إلى الاتجاه المقصود، لأن أي انحراف بسيط في زاوية الرأس قد يوحي باتجاه مختلف تماماً، خاصة في المسائل التي تتطلب دقة منقلة عالية

رابعاً: تحديد الزاوية والمرجع الإحداثي

يعد تحديد الزاوية من أكثر النقاط تعقيداً. يميل الطلاب إلى قياس الزاوية من أقرب محور يجدونه، سواء كان السيني أو الصادي، دون كتابة ذلك. الاصطلاح العالمي هو قياس الزاوية من محور السينات الموجب وعكس عقارب الساعة. الخطأ يكمن في قول ‘زاوية 30 درجة’ دون تحديد المرجع؛ هل هي 30 شمال الغرب أم 30 فوق الأفق؟ هذا الخلط يؤدي إلى قلب المركبات السينية والصادية عند التحليل

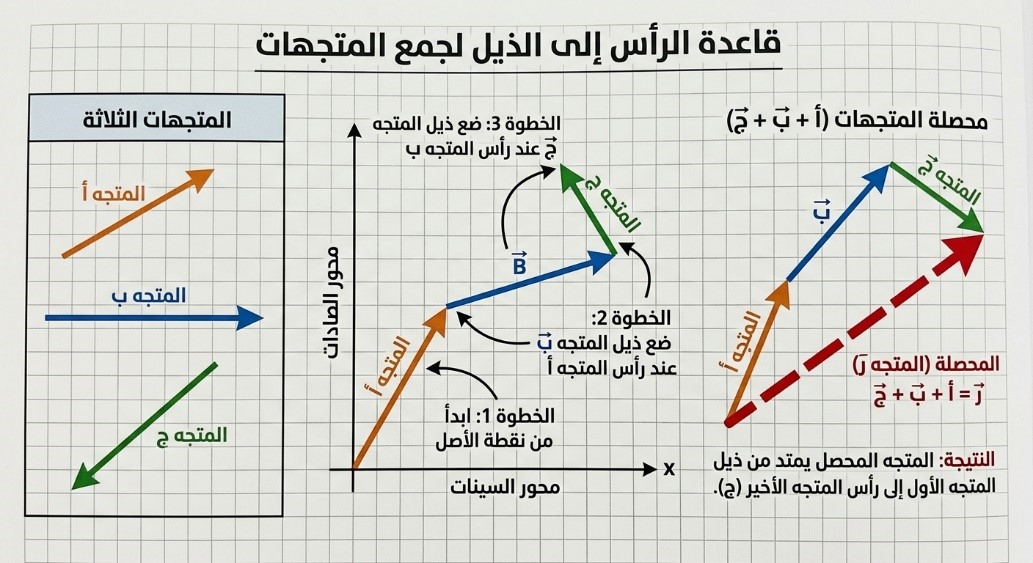

خامساً: الأخطاء في جمع المتجهات بطريقة ‘الرأس بالذيل

عند طلب إيجاد المحصلة بيانيا، يقوم الطلاب أحياناً برسم المتجهين من نفس النقطة ثم الوصل بين رؤوسهما، وهذا خطأ فادح يخص ‘قاعدة المثلث’. الصحيح هو وضع ذيل المتجه الثاني على رأس المتجه الأول. المحصلة تبدأ دائماً من ذيل المتجه الأول وتنتهي عند رأس المتجه الأخير. الخلط بين ‘البداية’ و ‘النهاية’ في رسم المحصلة هو السبب الرئيسي لفشل الطلاب في فهم اتجاه الحركة الصافية

سادساً: إغفال التسمية والرموز

المتجه ليس مجرد سهم؛ إنه رمز رياضي. ينسى الطلاب وضع السهم الصغير فوق رمز الكمية (مثلاً A vs Ā). هذا الإهمال يؤدي إلى خلط الطالب نفسه بين المقدار (الكمية القياسية) والمتجه خلال خطوات الحل. الإشارة للمتجه بالخط العريض أو بالسهم العلوي ضرورة تنظيمية تمنع الانزلاق نحو أخطاء حسابية لاحقاً

سابعاً: ‘رؤية المتجهات’ كفن وعلم

بالعودة إلى ما تم ذكره في (pskill.academy) حول ‘فن رسم المتجهات’، يغفل الكثيرون عن الجانب البصري الجمالي الذي يسهل الفهم. الرسم المتداخل، الخطوط الباهتة، وعدم استخدام المسطرة تجعل من المستحيل استنتاج المحصلة بالعين المجردة. المقال يؤكد أن ‘الرؤية المتجهة’ تتطلب من الطالب تخيل المتجه كقوة حقيقية تدفع الجسم، مما يقلل من احتمالية رسم سهم في اتجاه معاكس للمنطق الفيزيائي

ثامناً: أخطاء تحليل المتجه إلى مركباته

عند تحليل المتجه إلى Ax و Ay، يخطئ الطلاب في استخدام الدوال المثلثية (Sin و Cos). القاعدة الذهبية هي أن المركبة المجاورة للزاوية تأخذ Cos، والبعيدة تأخذ Sin. الخطأ الشائع هو حفظ أن Ax دائماً Cos، وهو ما ينهار تماماً إذا كانت الزاوية معطاة مع المحور الصادي. الرسم الدقيق للمثلث القائم حول المتجه هو السبيل الوحيد لتجنب هذا التخبط

تاسعاً: الجهل بالاتجاهات الجغرافية الأربعة

في المسائل الكلامية، يضيع الطالب بين ‘شمال شرق’ و’بزاوية 30 شرق الشمال’. في الحالة الأولى تكون الزاوية 45 درجة، وفي الثانية يتم القياس من محور الشمال باتجاه الشرق. عدم التمييز بين هذه المصطلحات اللغوية يحول الرسم الصحيح إلى رسم خاطئ تماماً حتى لو كان مقياس الرسم دقيقاً

عاشراً: تأثير الأدوات الهندسية على النتائج

استخدام قلم رصاص غير مبري، أو منقلة تالفة، أو مسطرة ذات حواف غير منتظمة يضيف خطأً تجريبياً إلى الرسم. لطلبة الصف العاشر، الدقة في الرسم البياني هي تمرين على الدقة العلمية. الخطأ بمقدار 1 ملم في طول السهم قد يعني خطأ بـ 5 نيوتن في الواقع، مما يغير نتيجة تجربة مخبرية بالكامل

حادي عشر: دراسة حالة – القوى على مستوى مائل

من أكثر التطبيقات التي تظهر فيها أخطاء الرسم هي المستوى المائل. يرسم الطلاب وزن الجسم (W) عمودياً على السطح المائل بدلاً من رسمه عمودياً نحو أسفل الأرض. هذا الخطأ المفاهيمي في الرسم يجعل من المستحيل تحليل القوى إلى مركبات موازية ومعامدة للسطح، مما يؤدي لفشل المسألة بالكامل

ثاني عشر: استراتيجيات التصحيح الذاتي والتحقق

يجب على الطالب بعد انتهاء الرسم أن يسأل نفسه: هل اتجاه المحصلة منطقي؟ إذا كانت هناك قوتان نحو اليمين، فمن غير المنطقي أن تكون المحصلة نحو اليسار. إن استخدام ‘منطق المتجهات’ هو الفلتر الأخير الذي يمنع الأخطاء الساذجة من العبور إلى ورقة الإجابة

الأسئلة الأكثر شيوعاً (FAQ)

في الختام، يتبين لنا أن رسم المتجهات ليس مجرد مهارة ثانوية، بل هو لغة الفيزياء الصامتة التي تعبر عن تعقيدات الحركة والقوة. إن تجنب الأخطاء الشائعة -من مقياس الرسم إلى دقة الزاوية- يتطلب دمجاً بين الدقة الرياضية والرؤية الفنية التي ناقشناها. لطلبة الصف العاشر، يمثل إتقان هذه المهارة الفرق بين الفهم السطحي والتمكن العميق من المادة. تذكر دائماً أن كل سهم ترسمه هو قصة تحكي اتجاه القوة وتأثيرها في الكون، فاجعل رسوماتك دقيقة لتكون قصصك الفيزيائية صحيحة. الاستمرار في التدريب، واستخدام الأدوات المناسبة، ومراجعة الرسوم بناءً على المنطق الفيزيائي هي السبل الوحيدة للتحول من مبتدئ إلى محترف في ‘فن رؤية المتجهات’.

المصادرو المراجع

Serway R.A., Jewett J.W. Physics for scientists and engineer

Phet Simulations

pskill.academy article: vector vision the art of drowing vectors
